"모래가 '두뇌'가 되는 기적" 반도체 8대 공정 완벽 해부 (전공정 vs 후공정, 투자 포인트는?)

대한민국 수출의 심장, 반도체 산업은 이제 단순한 기술을 넘어 국가 안보 자산이 되었습니다.

AI와 자율주행 시대가 열리면서 'HBM(고대역폭 메모리)'이나 '어드밴스드 패키징' 같은 용어가 뉴스에 매일 쏟아지지만, 정작 반도체가 어떻게 만들어지는지 정확히 아는 분은 드뭅니다.

모래 한 줌이 스마트폰과 AI의 두뇌가 되기까지, 그 경이로운 8단계의 여정을 **설계(Fabless)**부터 생산(Foundry), 그리고 **후공정(OSAT)**의 흐름으로 완벽하게 정리해 드립니다. 이 흐름을 알아야 진짜 수혜주가 보입니다.

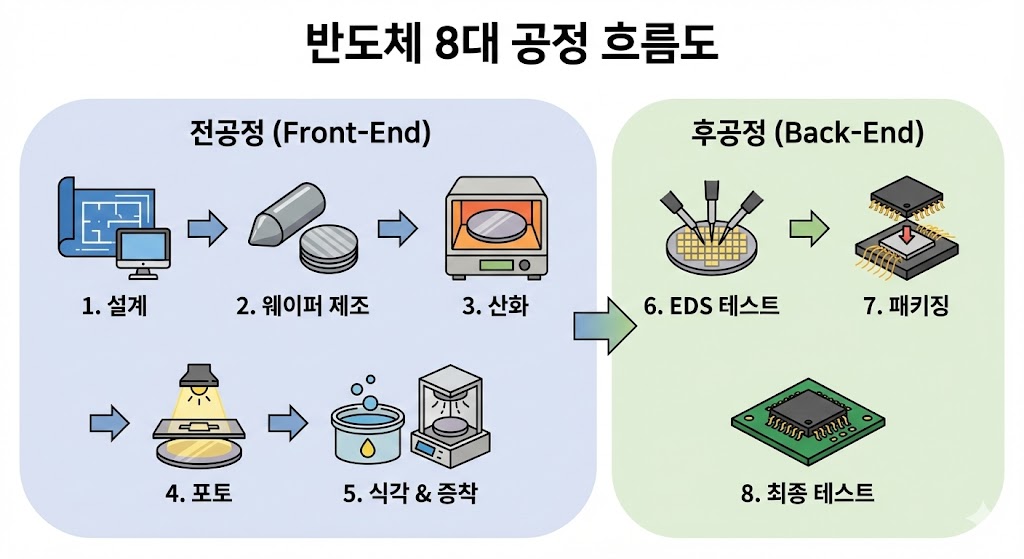

아래 이미지는 반도체 제조의 전체 과정을 8단계로 나누어 보여주는 흐름도 인포그래픽입니다. 왼쪽 파란색 영역의 '전공정(Front-End)'에는 1단계 '설계'부터 5단계 '식각 & 증착'까지의 과정이 순서대로 나열되어 있으며, 각 단계별 핵심 공정을 아이콘으로 표현했습니다. 오른쪽 초록색 영역의 '후공정(Back-End)'에는 6단계 'EDS 테스트'부터 8단계 '최종 테스트'까지의 과정이 이어지며, 최종적으로 완성된 칩의 모습을 보여줍니다. 전체적인 화살표 흐름을 통해 웨이퍼가 칩으로 완성되기까지의 여정을 한눈에 파악할 수 있습니다.

반도체는 장인 정신의 결정체입니다. 설계부터 최종 테스트까지, 모래가 최첨단 두뇌로 탄생하는 8단계의 정밀한 여정을 한눈에 확인하세요.

---

1. 전공정(Front-End): 무(無)에서 유(有)를 창조하다

모래에서 추출한 실리콘으로 기판(웨이퍼)을 만들고, 그 위에 미세한 회로를 새기는 단계입니다. 삼성전자와 SK하이닉스 기술력의 핵심이 바로 이곳에 집중되어 있습니다.

• 1단계 웨이퍼 제조: 반도체의 재료가 되는 얇은 원판, '웨이퍼'를 만듭니다. 잉곳(실리콘 기둥)을 얇게 썬 것으로, 크기가 클수록 한 번에 많은 칩을 만들 수 있어 생산성이 높습니다.
• 2단계 산화 공정: 웨이퍼 표면을 보호하고 전류가 새지 않도록 산소와 수증기를 뿌려 얇은 산화막(보호막)을 입힙니다.
• 3단계 포토 공정(노광): 반도체 공정의 꽃입니다. 웨이퍼 위에 감광액을 바르고, 설계도가 그려진 마스크를 대고 빛을 쏩니다. 빛을 받은 부분만 패턴이 남게 되는데, 이 장비를 만드는 'ASML'이 슈퍼 을(乙)로 불리는 이유입니다.

"이 복잡한 공정을 누가 주도할까?" 반도체 슈퍼사이클에 올라탈 글로벌 장비 기업들의 경쟁력을 확인해 보세요.

---

2. 전공정의 완성: 깎고, 입히고, 심다

회로 패턴을 그렸다면, 이제 불필요한 부분을 없애고 전기가 통하는 길을 만들어야 합니다.

• 4단계 식각 공정(Etching): 포토 공정에서 그려진 회로 패턴을 제외한 나머지 불필요한 부분을 액체나 기체로 깎아냅니다. 최근 미세 공정이 중요해지면서 식각 기술의 난이도가 급격히 올라가고 있습니다.
• 5단계 증착 & 이온 주입: 웨이퍼 위에 얇은 막을 씌워(증착) 회로 간의 구분을 짓고, 불순물(이온)을 주입하여 부도체인 웨이퍼가 전기가 통하는 '반도체'의 성질을 갖게 만듭니다.

"소부장(소재·부품·장비) 기업, 어디가 유망할까?" 국산화에 성공하여 실적 퀀텀점프를 노리는 국내 알짜 기업 리스트를 분석했습니다.

---

3. 후공정(Back-End): 가치를 더하는 '패키징'의 시대

과거에는 전공정에 비해 소홀히 다뤄졌지만, 최근 AI 반도체의 핵심인 HBM이 등장하면서 후공정의 위상이 완전히 달라졌습니다. 칩을 쌓고 연결하는 기술이 곧 성능이 되는 시대입니다.

• 6단계 금속 배선: 만들어진 회로가 작동하도록 금속선(알루미늄, 구리 등)을 연결합니다.
• 7단계 EDS(테스트): 전기적 특성 검사를 통해 칩이 제대로 작동하는지 확인합니다. 여기서 불량품을 걸러내는 수율(Yield)이 반도체 회사의 영업이익을 결정짓습니다.
• 8단계 패키징(Packaging): 칩을 외부 충격으로부터 보호하고 기기에 장착할 수 있는 형태로 만듭니다. 최근에는 칩을 수직으로 쌓아 올리는(TSV) 기술 등 고부가가치 패키징이 시장을 주도하고 있습니다.

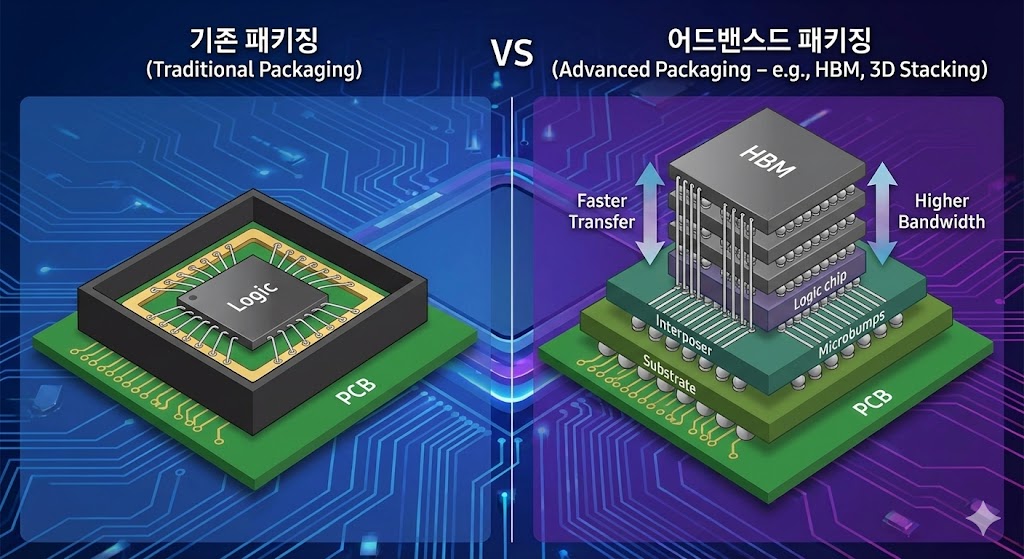

아래 이미지는 기존 패키징 기술과 최신 어드밴스드 패키징 기술을 비교한 인포그래픽입니다. 왼쪽의 '기존 패키징'은 단일 칩이 와이어로 연결된 평면적인 구조를 보여줍니다. 반면, 오른쪽의 '어드밴스드 패키징(HBM, 3D Stacking)'은 여러 개의 칩(HBM 등)이 수직으로 쌓이고 미세한 통로(TSV)로 연결된 입체적인 구조를 보여줍니다. 화살표와 텍스트를 통해 어드밴스드 패키징이 '더 빠른 전송 속도'와 '더 높은 대역폭'을 제공함을 강조합니다. 배경의 회로 기판 이미지는 첨단 기술의 느낌을 더합니다.

더 이상 단순히 감싸는 것이 아닙니다. 칩을 수직으로 쌓아 성능을 극대화하는 '어드밴스드 패키징(HBM)'이 AI 반도체 경쟁력의 핵심입니다.



"HBM의 핵심, 패키징 기술!" 삼성전자와 하이닉스가 사활을 건 어드밴스드 패키징 관련주와 시장 전망을 미리 선점하세요.

---

전문가의 요약: 공정의 경계가 무너지고 있다

이제 반도체는 미세화의 한계에 봉착했습니다. 이를 극복하기 위해 전공정에서 회로를 작게 만드는 것보다, 후공정에서 칩을 효율적으로 '쌓고 연결하는(이종 집적)' 기술이 더 중요해지고 있습니다.

1. 흐름: 팹리스(설계) → 파운드리(전공정 생산) → OSAT(후공정 패키징)의 생태계를 이해해야 합니다.
2. 변화: HBM과 같은 AI 반도체는 '후공정' 기술력이 승부처입니다.
3. 투자: 단순 제조사뿐만 아니라, 미세 공정을 가능케 하는 노광, 식각 장비사와 패키징 전문 기업을 눈여겨보십시오.

---

자주 묻는 질문 3가지 (FAQ)

Q1. 팹리스와 파운드리는 무엇이 다른가요?

A. 건물을 지을 때 '설계도'를 그리는 건축 사무소가 **팹리스(Fabless, 예: 엔비디아, 애플)**이고, 설계도를 받아 실제 건물을 짓는 시공사가 **파운드리(Foundry, 예: TSMC, 삼성전자)**입니다. 공장(Fab)이 없어서 팹리스라고 부릅니다.



Q2. 왜 최근에 '패키징'이 중요해졌나요?

A. 회로를 더 작게 만드는 것이 기술적, 비용적 한계에 부딪혔기 때문입니다. 그래서 칩 여러 개를 하나처럼 묶거나 위로 쌓아 성능을 높이는 패키징 기술(HBM 등)이 대안으로 떠올랐습니다.



Q3. '수율'이 높다는 게 무슨 뜻인가요?

A. 웨이퍼 한 장에서 정상적으로 작동하는 칩(양품)이 얼마나 나왔는지를 뜻하는 비율입니다. 수율이 높을수록 버리는 웨이퍼가 적으므로 원가가 절감되고 이익이 늘어납니다. 삼성전자와 TSMC의 경쟁력 차이도 이 수율에서 갈립니다.

---
